HW250HFZ并联电机

压力范围：40-70MPa
流量范围：130-310L/min

关键词：

所属分类：

电机

产品附件：

咨询热线：

13389921565

hwst@tjhwst.com

咨询

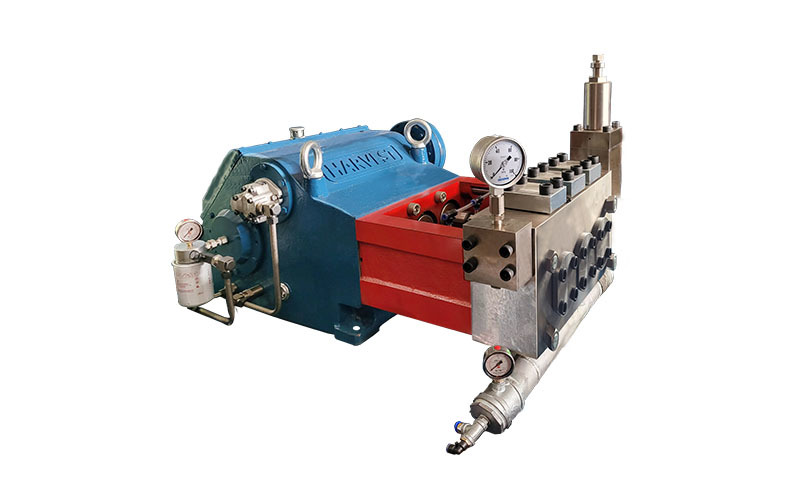

HW250HFZ并联电机

图文详情

HW250HF电机-产品介绍

定制化产品

可根据需要进行配置

HW250HFZ-S型高压泵，是我公司研发的新型中低压大流量泵型，最大工作压力70MPa。动力端匹配多种传动速比，最大输入功率250kW。液力端使用有限元分析方法，进行结构优化，保证连续工作的稳定可靠，整体式泵头，优化了承压腔室结构。该泵型能满足40-70MPa工作压力，流量130-310L/min连续运行工况。可用于大直径管道清洗，粉末冶金，化工行业反应釜罐清洗除垢，大型管路注水、试压，本系列产品可输送0～50℃清水、乳化液以及其它具有化学性质类似清水的液体。

HW250HFZ-S型电机参数表速比3.5

输入轴转数r/min RPM						1480					输入轴转数r/min RPM							1800(柴油机)
齿轮减速比i						3.5					柱塞行程mm							130
泵数r/min						422					泵数r/min							514
功率kW		90	110	132	160		200	220	250	柱塞直径 mm		110	132	160	200	255	280		335	功率kW
额定流量		额定排出压力 MPa										额定排出压力 MPa								额定流量
m³ /h	L/min	额定排出压力 MPa										额定排出压力 MPa								L/min	m³ /h
6.96	116	40	46	58	70					30		30	37	45	60	70				141	8.46
7.92	132	35	40	50	60		70			32		25	32	40	52	64	70			161	9.66
9.48	158	30	35	42	50		65	70		35		22	26	34	43	52	60		70	192	11.52
10.02	167	28	34	40	47		62	70		36		21	26	32	40	52	58		65	204	12.24
11.16	186	25	32	36	45		56	63	70	38		19	23	28	36	46	52		60	227	13.62
12.36	206	23	27	33	40		51	56	63	40		16	20	26	33	40	46		52	251	15.06
13.68	228	20	25	30	37		45	51	58	42		15	18	23	30	37	42		50	277	16.62
15.66	261	18	22	26	32		40	45	50	45		13	16	20	26	33	37		44	318	19.08
重量weight: 单泵900kg 底座220kg 进液口ZG2 1/2＂高压水出口M30×1.5

HW250HFZ-S型电机参数表速比4.086

输入轴转数r/min RPM						1480					输入轴转数r/min RPM							1800(柴油机)
齿轮减速比i						4.086					柱塞行程mm							130
泵数r/min						362					泵数r/min							440
功率kW		90	110	132	160		200	220	250	柱塞直径 mm		110	132	160	200	255	280		335	功率kW
额定流量		额定排出压力 MPa										额定排出压力 MPa								额定流量
m³ /h	L/min	额定排出压力 MPa										额定排出压力 MPa								L/min	m³ /h
5.94	99	48	55	65	70					30		35	42	55	70					121	7.26
6.78	113	42	50	58	70					32		30	38	45	60	70				137	8.22
8.1	135	35	40	50	62		70			35		26	32	40	51	62	70			165	9.9
8.58	143	32	38	45	55		70			36		25	30	36	48	60	65		70	174	10.44
9.6	160	30	35	42	52		65	70		38		23	27	33	43	55	60		70	194	11.64
10.62	177	27	30	38	48		55	63		40		20	24	30	39	48	55		63	215	12.9
11.7	195	24	29	35	43		48	58		42		18	22	28	35	43	48		58	237	14.22
13.44	224	21	25	30	37		48	50		45		16	19	24	31	38	42		50	272	16.32
重量weight: 单泵900kg 底座220kg 进液口ZG2 1/2＂高压水出口M30×1.5

HW250HFZ-S型电机参数表速比4.619

输入轴转数r/min RPM						1480				输入轴转数r/min RPM							1800(柴油机)
齿轮减速比i						4.619				柱塞行程mm							130
泵数r/min						320				泵数r/min							389
功率kW		90	110	132	160		200	220	柱塞直径 mm		110	132	160	200	225	255		功率kW
额定流量		额定排出压力 MPa									额定排出压力 MPa							额定流量
m³ /h	L/min	额定排出压力 MPa									额定排出压力 MPa							L/min	m³ /h
5.28	88	54	65	70					30		40	50	62	70				107	6.42
6	100	48	55	70					32		36	43	55	66	70			121	7.26
7.2	120	40	48	58	70				35		30	35	45	57	62	70		145	8.7
7.62	127	36	42	50	65		70		36		28	35	42	53	60	66		154	9.24
8.46	141	34	40	50	60		70		38		26	30	38	48	52	60		172	10.32
9.36	156	30	36	45	53		64		40		23	27	35	44	48	54		190	11.4
10.32	172	28	32	40	48		58		42		20	24	30	40	43	50		210	12.6
11.88	198	24	28	32	42		50		45		18	21	27	35	38	42		241	14.46
重量weight: 单泵900kg 底座220kg 进液口ZG2 1/2＂高压水出口M30×1.5
